產品介紹：

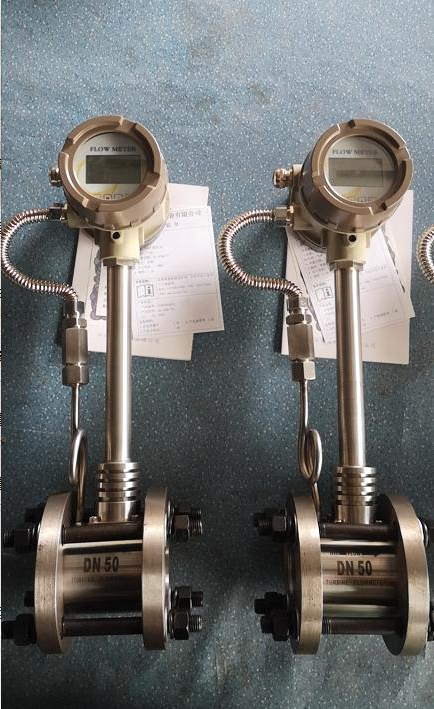

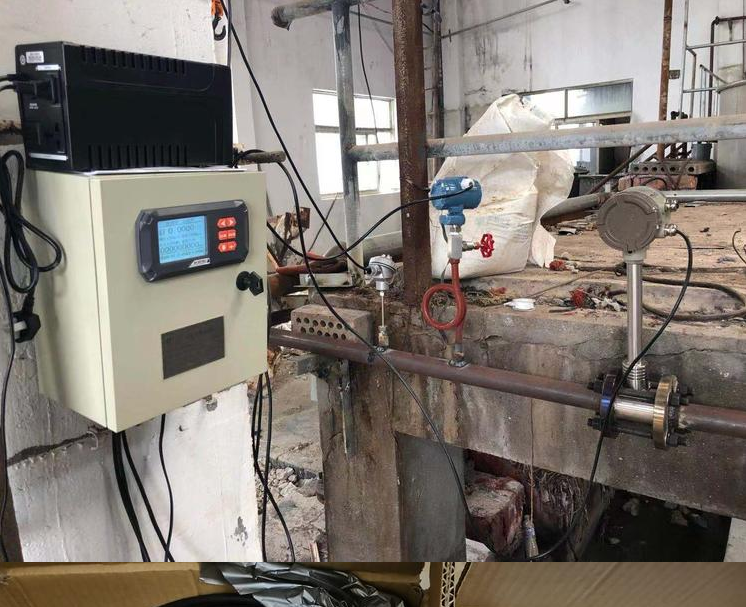

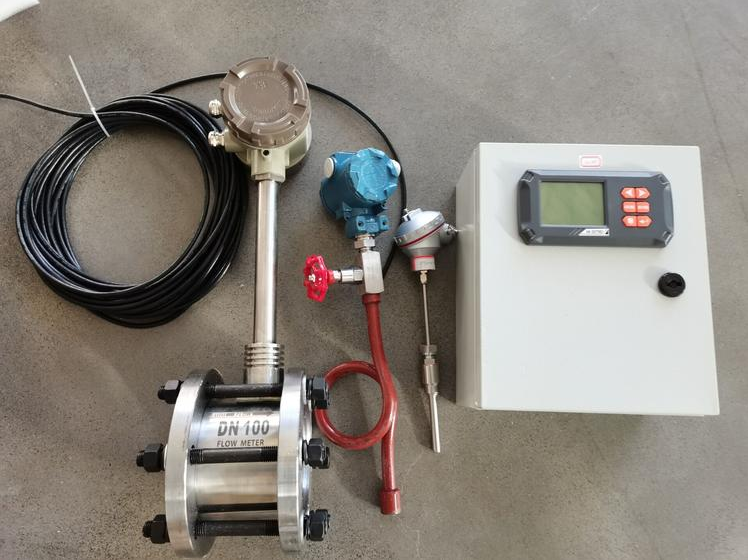

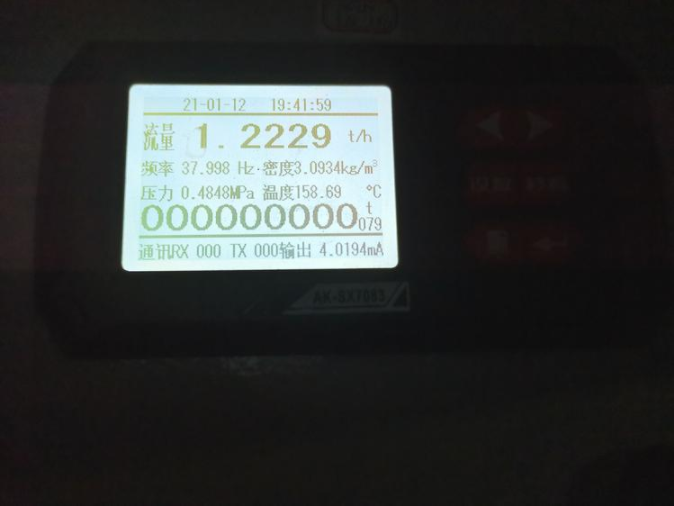

蒸汽流量計分為一體式和分體式兩種，分體式蒸汽流量計由脈沖流量傳感器，溫度傳感器，壓力傳感器，數顯流量積算儀配儀表箱，屏蔽線一套組成，分體液晶顯示瞬時和累積流量值，溫度值壓力值，供電220V，1,5級精度，測量準確，型號齊全。蒸汽流量計選型和安裝都比        較重要，要想蒸汽流量計測量準確，選型正確是前提，在選型正確后安裝是比較重要的。只有二者都滿足要求，才能發揮蒸汽流量計的作用，測量準確。

工作原理：

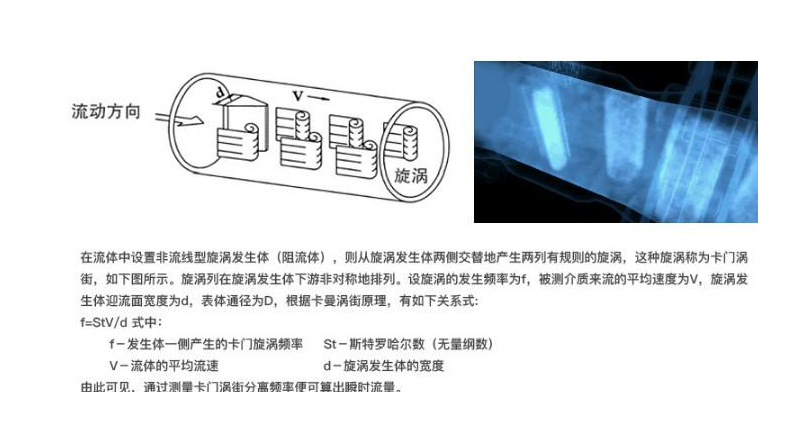

      智能渦街流量計在測量管中垂直插入一個柱狀物時，流體通過柱狀物兩側就交替地產生有規則的旋渦(如下圖所示)，這種旋渦列被稱為卡門渦街。卡門渦街的釋放頻率與流體的流動速度及柱狀物的寬度有關， 可用下式表示: f=St·v/d
      式中: f-卡門渦街的釋放頻率
     St-系數(稱為斯特羅哈數)
     v-流速
     d-柱狀物的寬度
    卡門渦街釋放頻率f和流速v成正比，因此通過測量卡門渦街釋放頻率就可算出瞬時流量。
    斯特羅哈數是渦街流量計的重要系數。在曲線的St≈0.17的平直部分，旋渦的釋放頻率與流速成正比，所以檢出頻率f就可求得流速v，由v求出體積流量。
    智能渦街流量計的旋渦釋放頻率是由旋渦交替地作用于檢測傳感器(探頭)上的應力通過在它內部的壓電元件來檢出的。

產品特點：
     1、蒸汽，氣體，液體均能測量；
     2、壓力損失小；
     3、測量體積流量時不需要補償；
     4、結構簡單，無運動磨損的部件；
     5、精度高，可靠性高，不需要現場調試；
     6、安裝簡單，維護方便；
     7、可進行遠距離傳輸流量信號，與計算機聯網，實現集成管理。

產品選型：

1、選型之前，應先確定被測介質的類型和流量值（可以是估算值），再按表中渦街流量計在測量不同介質時所對應的流量范圍，選定渦街流量計的規格。
      2、管道內的被測介質流量必須在流量計的流量范圍之內，否則不能使用，處于流量計流量范圍的1/2～2/3處。
      3、如果實際管道口徑大于或小于選定的流量計口徑，則應采用收縮管或擴張管變徑，以流量計的正確使用。

技術參數

 測量介質： 氣體、蒸氣
      口徑規格 法蘭卡裝式口徑選擇DN15~300
      流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s

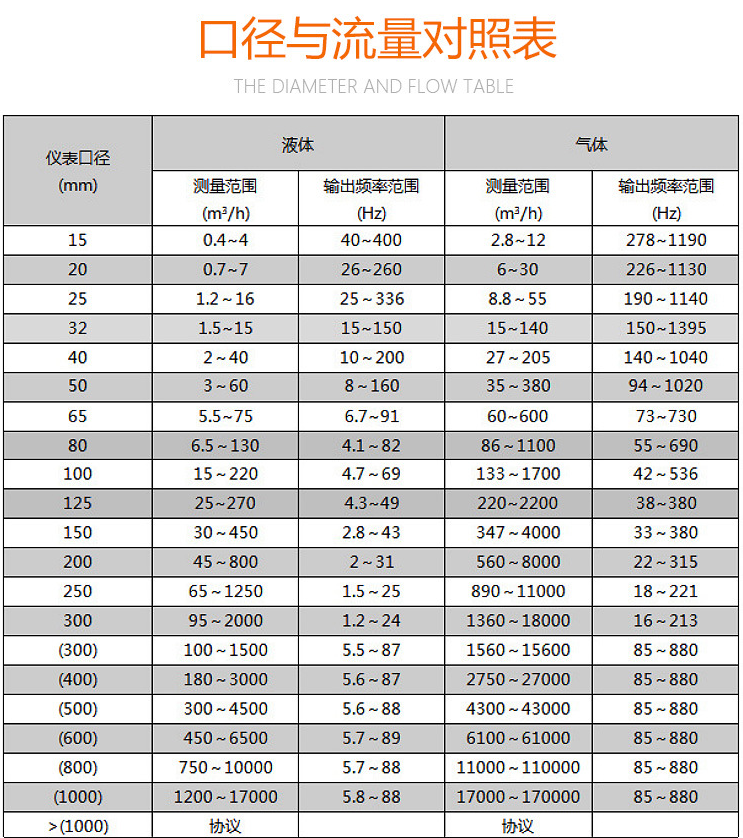

      正常測量流量范圍 液體、氣體流量測量范圍見表2； 蒸氣流量范圍見表3
      測量精度 1.0級 1.5級 2.5級
      被測介質溫度:常溫C25℃～100℃
      高溫C25℃～150℃ -25℃～250℃
      輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V
      脈沖占空比約50%,傳輸距離為100m
      脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m
      儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃
      材質 不銹鋼, 鋁合金
      電源 DC24V或鋰電池3.6V
      防爆等級 本安型iaIIbT3-T6
      防護等級 IP65

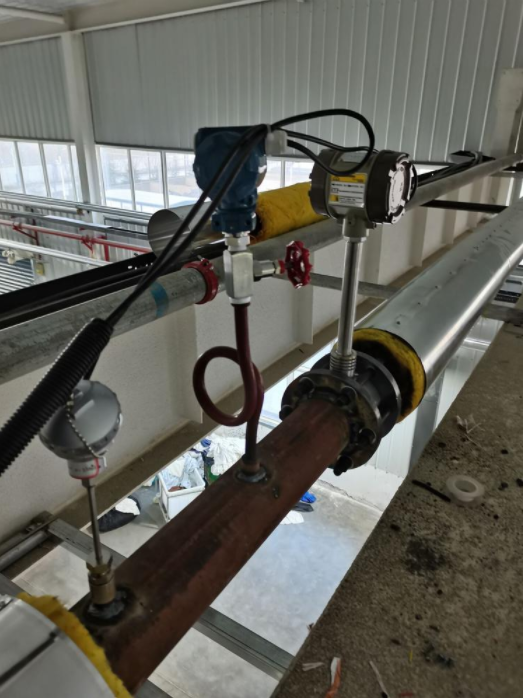

安裝注意事項：

在計量時，務必使流量計傳感器始終完全充滿介質，無夾帶氣體。
      在儀表上下游提供足夠的直管段并確保非彎曲的對稱外形。盡可能在儀表下游安裝閥門
      豎直安裝通常是優先選擇的，向上游動的流體能確保儀表總是滿管，且介質中的固態成分能夠均勻分布。
      如有可能產生氣泡，應提供氣體分離器。
      在易于振動的長管路中進行安裝時，應在流量計的上下游安裝消除器。
      對于蒸汽應用，儀表安裝應避免安裝在U形彎底部，避免因吸收冷凝而在開車時導致的水錘現象，水錘的強度導致傳感機構過分受力，致使傳感器*損壞。
